為保存、發展、推廣戲曲這項重要的中國傳統文化藝術，耗時8年，呂元祥建筑師事務所 + Revery Architecture與香港西九文化管理局攜手打造了“戲曲中心”這座世界級的演藝場地。建筑試圖創造一個能充分展現戲曲藝術魅力的現代空間，項目設計、建造的過程中對建筑信息模型（BIM）有多重運用。

于2019年1月20日正式開幕的戲曲中心，是西九龍文化區17個核心文化藝術設施中最早開放使用的場地，旨在為戲曲界提供一個互動的平臺，發展、制作最優秀的粵劇及其他中國戲曲表演，吸引新的觀眾，推行教育項目，協作及舉辦國際節目。

△ 中庭是24小時開放的公共場所，以現代空間承載傳統藝術，讓看戲或不看戲的民眾都有機會感受建筑的魅力

戲曲中心占地13,800平方米，位處廣東道及柯士甸道交界的黃金地段，是到訪西九龍文化區的東大門。整體建筑設計糅合傳統與現代元素，借用中國傳統建筑 “亭” 的概念，四面開通入口，廣納各方觀眾入場；建筑幕墻如同舞臺帷幕，包裹著懸浮于30米高處的大劇場及地面寬闊的中庭空間。

△ 建筑外包的金屬幕墻如同舞臺帷幕

△ 步入戲曲中心的大門，猶如踏上臺板

戲曲中心的大劇場采用懸浮架空的設計，以此有效隔離附近高鐵及港鐵的震動噪聲，并將底層的中庭開放給公眾，創造一個讓公眾喜愛流連的公共空間。順著中庭兩側流暢的旋轉式樓梯拾級而上，可達到上層的表演和排練空間。除了可提供1073個座位的大劇院，戲曲中心內還包括2,000平方米的培訓及教育設施，以及一個可容納200名觀眾、有濃郁傳統氛圍的茶館劇場。

△ 戲曲中心地面的中庭四通八達，是個全日開放的熱鬧中心，是上演各種活動和慶典的都市舞臺

△ 劇院內部，采用懸浮架空的設計可以有效隔離附近高鐵及港鐵的震動噪聲

在戲曲中心的建造過程中，通過BIM的運用，設計團隊完成了這一概念獨特、結構復雜的建造，應對了四大挑戰：

? 挑戰一：設計決策

戲曲中心是一個特殊的劇場設計，不但整合了演藝、教育、商業等多種用途空間，而且建筑物基地位于現有的地鐵隧道之上，建造需要復雜的結構設計和施工方法。此外，該項目嚴格的設計和施工進度，以及對目標成本的高度控制，都令項目設計的決策過程面臨了種種挑戰。

設計從一開始就建立了BIM的三維視角，以Naviswork和Showcase建立的建筑三維模型，可以隨時顯示建筑空間和結構的立體效果，幫助非專業設計人員理解設計、達成共識、提高決策過程的效率。在建筑的結構和機電系統需要協調的關鍵節點，以參數化、Revit Structure 、MEP 數據庫來提高碰撞評估工作的效率，協助推進設計進程。BIM的集成工作平臺工具，令設計方案比選時的價值工程和研討工作，可以在同一模型中與招標文件的制作同步進行，精簡了設計決策與圖紙落實間的流程。

△ 在結構和機電系統需要協調的關鍵位置，進行高效率碰撞評估

? 挑戰二：優秀的可持續性設計

從“可持續建筑設計”的角度考量，戲曲中心的設計需要應對兩方面的課題，一是戲曲中心內部中庭是一個特大的無空調有蓋廣場空間，行人在其中的舒適性需要格外關注；二是戲曲中心與周圍住宅樓十分靠近，設計需要充分考慮建筑建成后對社區環境的影響。

設計團隊運用BIM進行了若干項環境分析，使最終的建筑設計方案有助于提高城市和建筑本身的舒適性及可持續性。這些環境分析項目包括：通過Ecotect Simulation的評估，戲曲中心不會遮擋周邊敏感住宅區的陽光；在建筑體中，通過BIM的建筑外圍護模型直接計算出建筑的熱傳導總值；用Direct Solar Exposure檢查中庭的環境舒適度；以BIM為基礎進行其他廣場環境舒適度評估，例如IES溫度舒適度、熱量CFD分析等，以確保建筑內部中庭空間步行舒適度和合理的風力影響。

△ 通過BIM的建筑外圍護模型，直接計算出建筑的熱傳導總值

△ 以BIM為基礎進行其他廣場環境舒適度評估

? 挑戰三：對BIM信息的創新運用

為創新地運用BIM信息，設計團隊采取了多項策略。建筑模型被區分成不同部分，以便劃定不同的工作界面，避免在總包到室內裝飾等各類工作任務包之間形成混淆。BIM的運用優化了工作流程，對于有復雜幾何性質的建筑部分，比如劇場，主要依賴于Revit 模型的三維尺寸標注，而非傳統的二維圖紙。團隊在BIM模型轉入Revit 數據庫之前，分析了建筑立面的各項元素并在Rhino系統中加以優化，以使立面模型在轉化過程中具備更高的一致性和設計質量；此后，建筑立面元素在Revit系統中被進一步優化，以此在無損建筑外觀審美效果的同時，使立面建造得到更佳的成本控制效果。

△ 建筑模型被策略性地區分成不同部分，以便劃定不同的工作界面

△ 具有復雜幾何性質的劇場設計

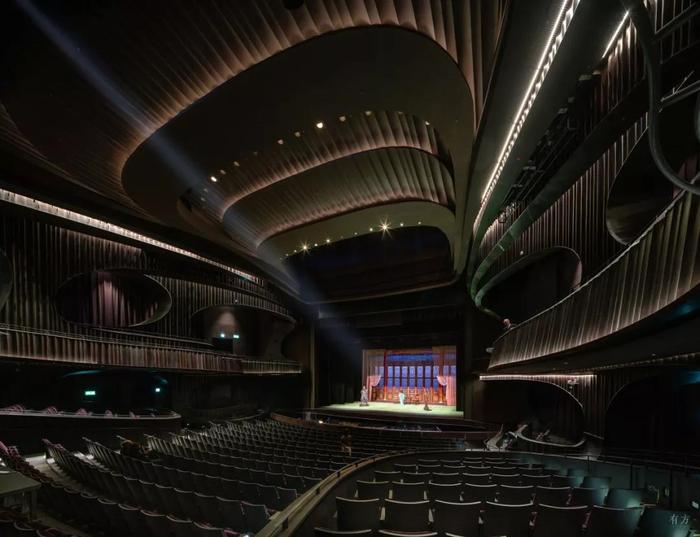

△ 建成后劇院內部實景，可容納1073名觀眾

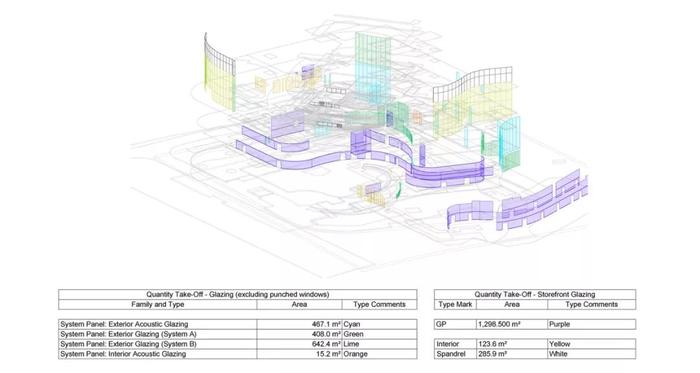

△ 優化立面

△ 戲曲中心外立面，外形仿似一盞傳統中國彩燈

? 挑戰四：業務協作的轉型

戲曲中心的設計由一個遍布世界各地的專家顧問團隊，通過對BIM的協作運用共同完成。其中包括了市政、結構、機電等工程師，以及劇場、聲學、景觀、表演音質及轉達、表演攝像等專業顧問的參與。

各團隊利用Revit服務器作為共同的工作平臺，在設計過程中實時協作，利用BIM三維模型及時傳遞詳細建筑信息及其相互關系，最大限度地利用設計資源。結構模型被分成兩部分，供混凝土和鋼結構兩個不同的結構設計團隊使用。在逐步建立建筑信息模型的過程中，團隊之間的高效溝通和清晰的責任劃分也得到保證。

△ 結構模型被分成兩部分，供混凝土和鋼結構兩個不同的結構設計團隊使用

已開幕的戲曲中心有著頗高的辨識度，對香港市民關注的吸引，也有利于弘揚中國傳統戲曲藝術。而在建筑的金屬帷幕之下，在審美之外，還有著設計團隊協同一體，對技術創新的追求。
